Опис
Електролабораторія кабельна пересувна ЕТЛ-10 являє собою комплексне рішення для попереднього і точного пошуку місць пошкодження силових кабелів, а також подальших їх випробувань підвищеною напругою.

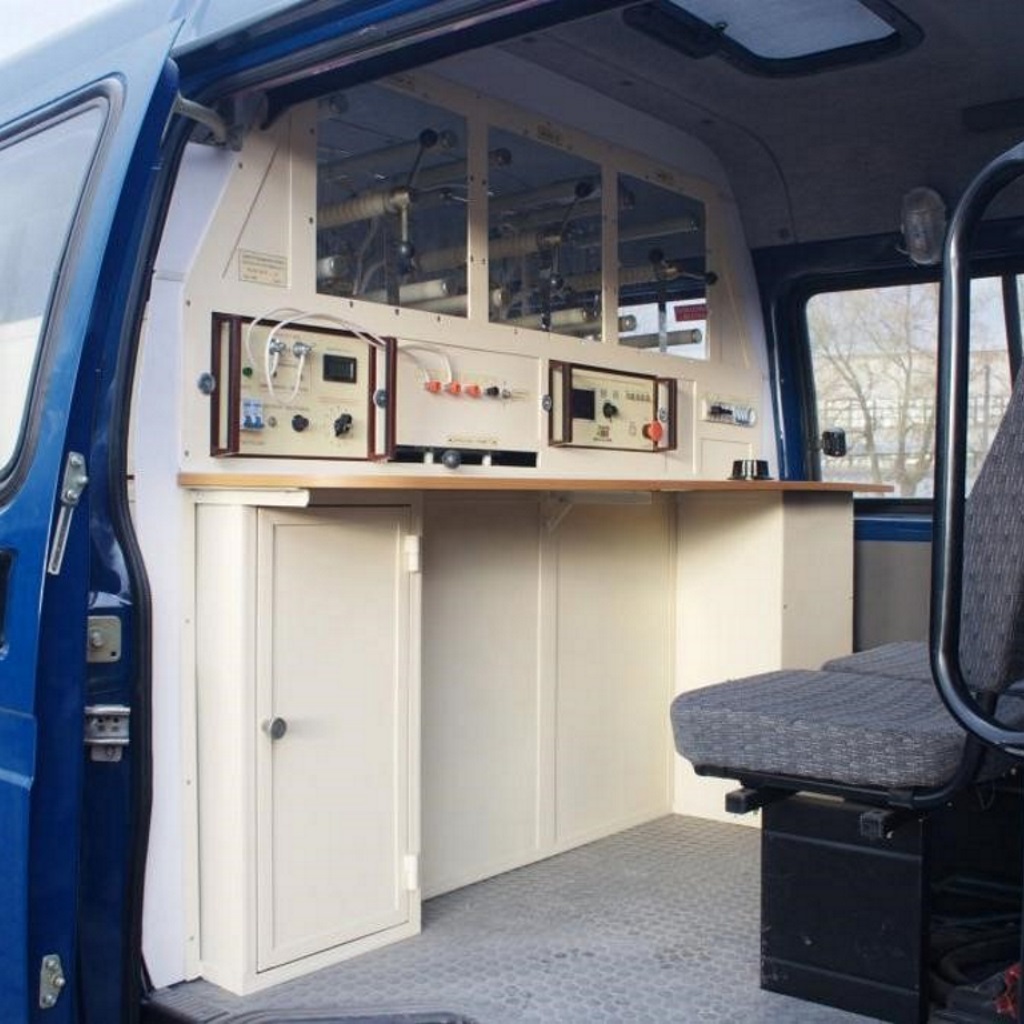

ЕТЛ-10 монтується у фургоні автомобіля і конструктивно являє собою два відсіки: відсік оператора і високовольтний відсік. Відсік оператора відокремлений від високовільного відсіку стійкого управління, на якому розміщені органи управління роботою ЕТЛ (перемикачі, регулятори тощо) та індикації для контролю значень параметрів випробувань. Також стійка має висувні ящики для зберігання додаткового обладнання або інструментів.
За бажанням Замовника ЕТЛ-10 може бути доповнена додатковим обладнання у відповідності до вимог.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| Випробування змінною та випрямленною напругою (блок високовольтних випробувань БВИ-60/50-М5) |
||
| Максимальна випрямлена напруга | 60 кВ | |
| Максимальна змінна напруга | 50 кВ | |
| Максимальний випрямлений струм | 60 мА | |
| Максимальний змінний струм | 70 мА | |
| Пропалювання та допалювання ізоляції кабелів (блок пропалу БПР-25/8) |
||
| Максимальна вихідна напруга у режимі ХХ | 20 кВ | |
| Мінімальна вихідна напруга у режимі ХХ | 1 кВ | |
| Кількість ступенів пропалювання (5, 10, 15 та 20 кВ) | 4 шт. | |
| Максимальний струм у режимі КЗ (5 кВ) | 2 А | |
| Споживаний струм (обмежений мережевим дроселем) | 63 А | |
| Потужність | 12 кВА | |
| Потужність, що віддається у навантаження у погодженому режимі | 3,5 кВт | |
| Максимальна напруга допалу в режимі ХХ («1 кВ») | 1500 В | |
| Максимальний струм допалу в режимі КЗ (0,5 кВ) | 18 А | |
| Попереднє визначення відстані до місця пошкодження кабелю (рефлектометр ИСКРА-4) |
||
| Режим роботи | TDR (низьковольтний імпульсний метод), ICE (високовольтний метод коливального розряду зі зв’язком по струму), Decay (високовольтний метод коливального розряду зі зв’язком по напрузі), ARC (високовольтний імпульсно-дуговий метод) |
|
| Діапазон вимірюваної відстані до місця пошкодження | 3 – 15300 м | |
| Роздільна здатність виміру відстані | 0,5 м | |
| Параметри високовольтних зондувальних імпульсів на навантаженні 30 Ом: – амплітуда – тривалість фронту – тривалість імпульсу |
3 – 25 кВ 0,15 мкс 2 мкс |
|
| Параметри низьковольтних зондувальних імпульсів на навантаженні 30 Ом: – амплітуда – тривалість фронту – тривалість імпульсу |
5 В 0,02 мкс 0,05 – 10 мкс |
|
| Найбільша робоча напруга датчика імпульсної напруги | 60 кВ | |
| Точне визначення місць пошкоджень кабелів | ||
| Індукційний метод (генератор звукової частоти ГЗЧ-2500, приймач П-806) |
||
| Вихідна потужність у узгодженому режимі | 2500 Вт | |
| Максимальна вихідна напруга ХХ | 300 В | |
| Максимальний вихідний струм | 80 А | |
| Частота генерації | 1024/2048 Гц | |
| Частота модуляції | 1,5 – 3 Гц | |
| Кількість ступенів узгодження з навантаженням | 12 | |
| Діапазон опору навантаження | 0,5 – 150 Ом | |
| Акустичний метод (генератор акустичних ударних хвиль ГАУВ-20-16, приймач П-806) |
||
| Ємність накопичувача | 16 мкф | |
| Максимальна вихідна напруга | 20 кВ | |
| Максимальна енергія імпульсу розряду | 3200 Дж | |
| Режими роботи | ручний/автоматичний | |
| Приймач П-806 | ||
| Частоти налаштування | 1024 ± 2 / 2048 ± 4 Гц | |
| Чутливість до магнітного поля при 6 дБ | 50 мкА | |
| Режим роботи: | Смуга пропускання -3 дБ |
Смуга пропускання -20 дБ |
| – «1024 Гц» – «2048 Гц» – АКУСТ |
9+1 Гц 10+2 Гц 100 – 12000 |
10+2 Гц 12+4 Гц – |
| Навантаження | 16 – 100 Ом (навушники) | |
