Опис

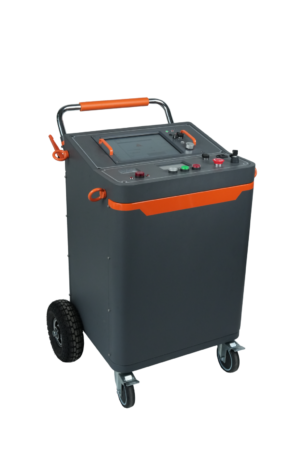

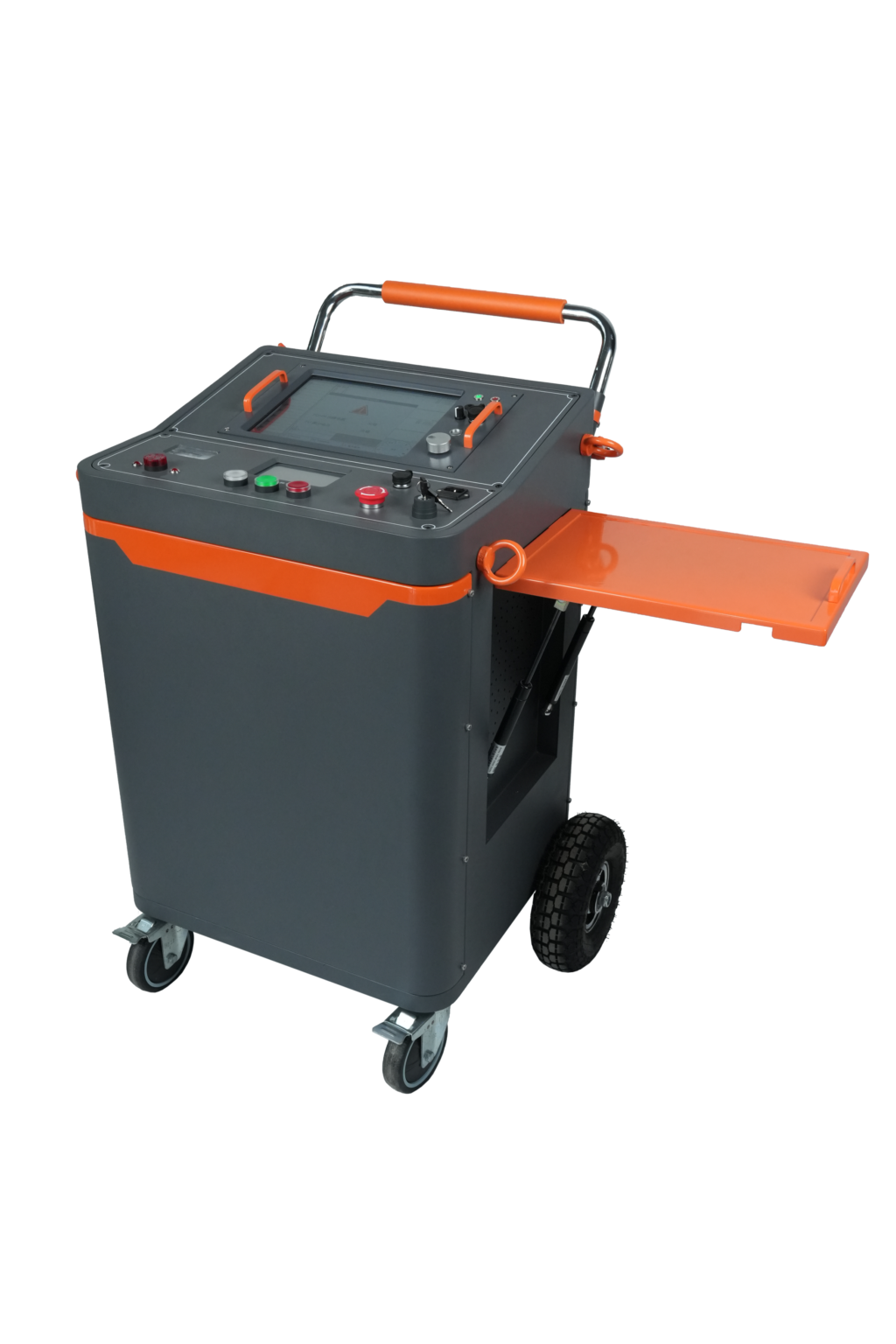

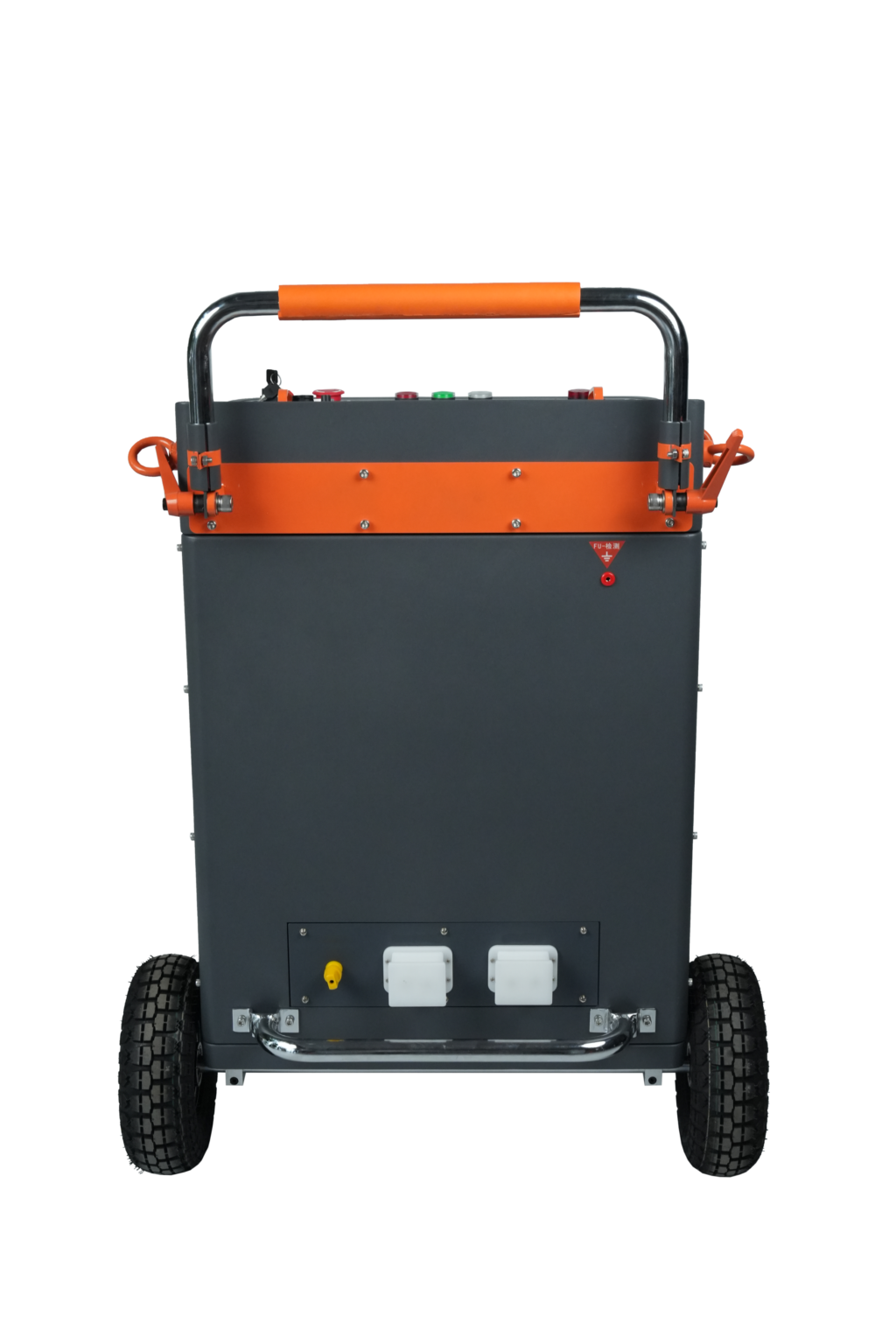

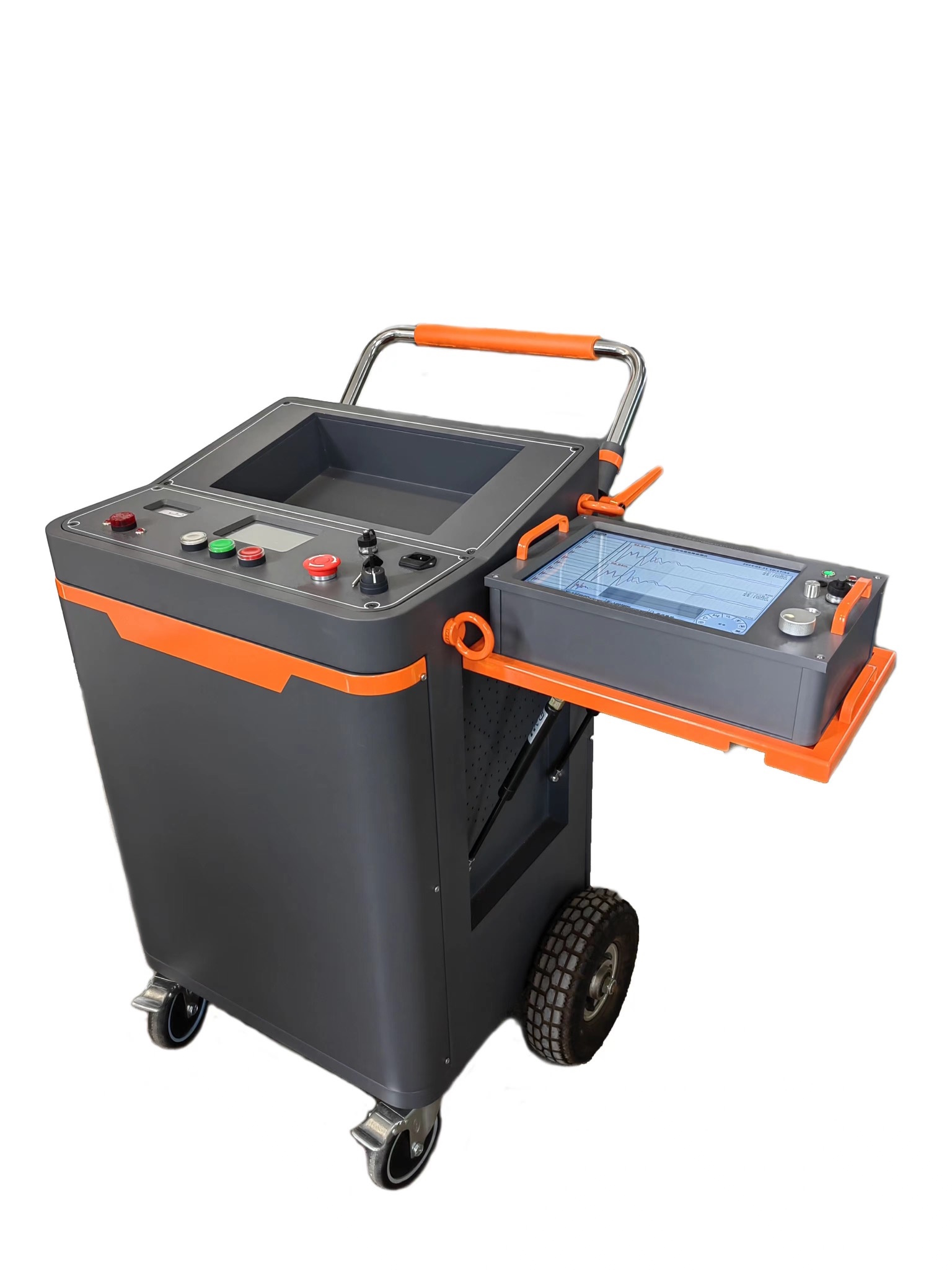

PCFL-32/2000 призначена для випробування ізоляції силових кабелів постійним струмом високої напруги, пробою ізоляції на пошкоджених ділянках кабелю постійним струмом, попередньої локалізації пошкоджень кабелю за допомогою вмонтованого рефлектометра з використанням методів TDR, MIM, ICE і Decay.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| ВВ Імпульсний генератор | |
| Вихідна постійна напруга | 0…32 кВ |
| Енергія ударного імпульсу | 2048 Дж у всьому діапазоні напруг |
| Періодичність імпульсів | 3…8 с, одиночний імпульс |
| Конденсатор | 4 мкФ, однокаскадний конденсатор |
| Режим роботи | одиночний імпульс, безперервний імпульс, режим DC |
| Управління | сенсорний екран і ручка управління |
| Мова | англійська, турецька, російська, українська |
| Розрядження | автоматичний розряд |
| ВВ з’єднувальний кабель | 25 м, силіконовий гумовий матеріал |
| Цифровий рефлектометр | |
| Методи попередньої локалізації | TDR, MIM (10 вимірювань за один удар ARM), ICE, Decay |
| Діапазон визначення відстані | 50 м…50 км |
| Роздільна здатність | 0,1 м |
| Точність | ±1 % |
| Швидкість | 100…300 м/мкс |
| Частота дискретизації | до 200 МГц |
| Ширина імпульсу | 100 нс…5 мкс |
| Дисплей | промисловий комп’ютер, 12,1-дюймовий TFT дисплей |
| Мова | англійська, турецька, російська, українська, російська |
| Інтерфейс підключення | USB 2.0 |
| Управління | сенсорний екран і ручка управління |
| Зберігання даних | 4 ГБ |
| Час безперервної роботи | 6 годин |
| Випробування опору ізоляції | |
| Діапазон номінальної напруги | 500 / 1000 / 2500 / 5000 В |
| Розрядження | автоматичний розряд |
| Відображення | опір ізоляції, PI, DAR |
| Енергозбереження | автоматичне вимкнення через 10 хвилин бездіяльності |
| Загальні параметри | |
| Параметри живлення | 230 В AC ± 15 %, 50/60 Гц, 2 кВА |
| Габаритні розміри (Д×Ш×В) | 530×430×960 мм |
| Маса | 48 кг |
