Опис
Випробувальний комплекс RPAT може комплектуватись приладом RPAT-124 або RPAT-112, а також додатковими пристроями для розширення своїх можливостей, такими як:
– трансформатор струму ТТ-440 з коефіцієнтами трансформації 10, 0,2 та 0,1 для посилення джерела струму;
– антена GPS (тільки RPAT-124) для синхронізації з іншим обладнанням;

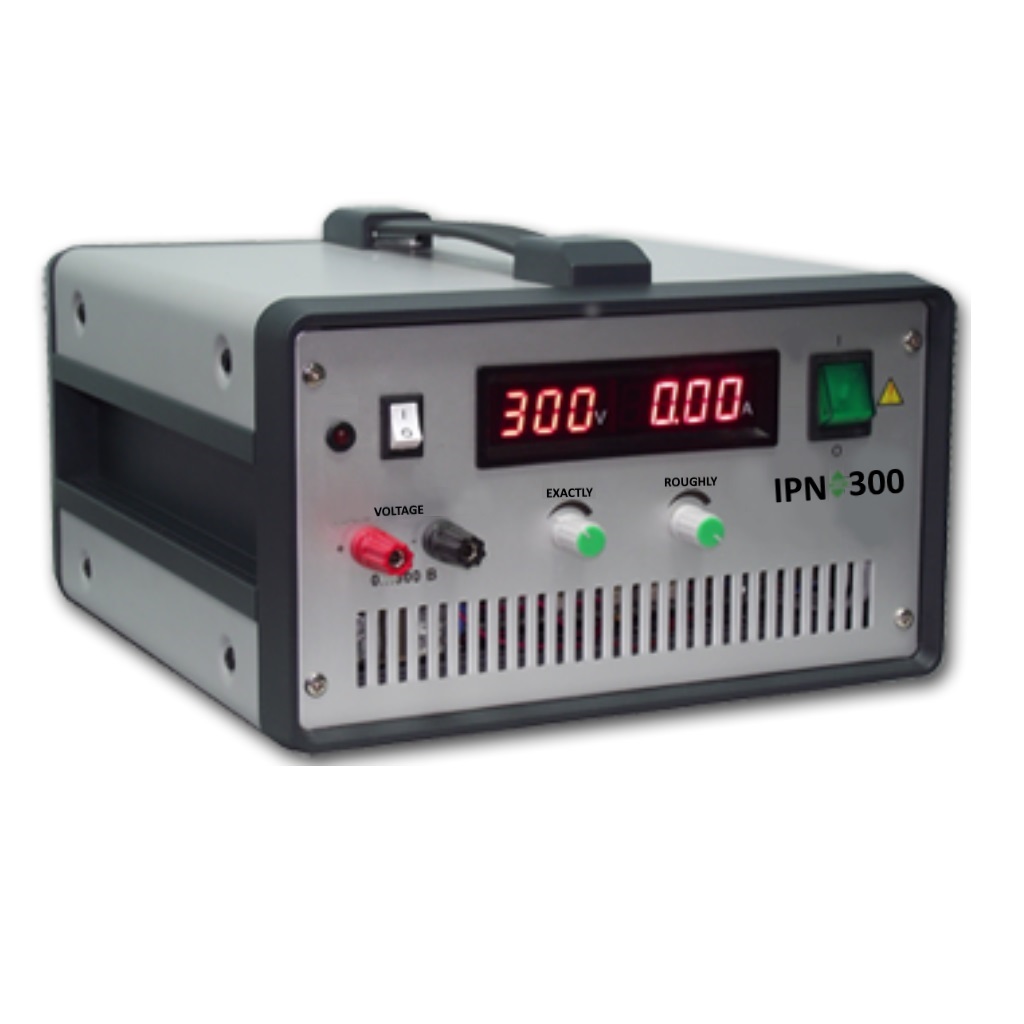

– джерело постійної напруги IPN-300 для забезпечення стабілізованої постійної напруги;
– програмне забезпечення Relay Pro для зручного управління комплексом RPAT та для перевірки та налагодження типових пристроїв РЗА.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
| Параметр | з приладом RPAT-124 | з приладом RPAT-112 |
| Джерела струму: | ||
| – однофазного – постійного Мінімальний крок установки |
1 × 40/400* А, 660 ВА 1 × 40 А, 900 Вт 1 мА |
1 × 35/350* А, 550** ВА 1 × 35 А, 550** Вт 1 мА |
| Джерела напруги: | ||
| – однофазного – постійного Мінімальний крок установки |
1 × (0…300) В, 225 ВА 1 × (0…300) В, 225 Вт 10 мВ |
1 × (0…300) В, 225 ВА 1 × (0…300) В, 225 Вт 10 мВ |
| Джерело оперативного струму | ||
| Діапазон вихідних напруг | 1 × (15…255) В ± 1 В, 0,6 А, 150 Вт | — |
| Загальні параметри вихідних сигналів | ||
| Діапазон частот / смуга пропускання Діапазон фазового кута |
1…1000 Гц ± 0,001 Гц 0…359,99° ± 0,01° |
1…1000 Гц ± 0,001 Гц / 0…3000 Гц 0…359,99° ± 0,01° |
| Таймери | ||
| Кількість Діапазон установки |
8 (0,0001…100000) с та більше (не обмежено), з кроком 100 мкс |
4 (0,0001…100000) с та більше (не обмежено), з кроком 100 мкс |
| Синхронізація | ||
| з електроживленням приладу | довільний фазовий зсув в усіх каналах напруги і струму, мінімальна уставка ± 0,01° | довільний фазовий зсув в усіх каналах напруги і струму, мінімальна уставка ± 0,01° |
| GPS синхронізація | ||
| на відстані для двох і більше стендів (опція) | прецизійний комплект GPS з ПЗ (зовні являє собою 1 компактну антену GPS з кабелем) | — |
| Дискретні входи | ||
| Кількість / керування входом | 4 / автомат = сухий контакт, ± 220 В | 2 / автомат = сухий контакт, ± 220 В |
| Дискретні виходи | ||
| Кількість Напруга / струм, що комутується |
4 (релейний контакт) AC 300 В / 6 А та DC 300 В / 1 А |
2 (релейний контакт) AC 300 В / 6 А та DC 300 В / 1 А |
| Інтерфейс | протокол зв’язку: USB port та Ethernet | протокол зв’язку: USB port або Ethernet |
| Електроживлення | 180 … 264 В, 50/60 ± 3 Гц, 2000 ВА | 180 … 264 В, 50/60 ± 3 Гц, 1800 ВА |
| Габаритні розміри | 260×154×423 мм | 200×160×350 мм |
| Вага приладу | 9,8 кг | 7,8 кг |
| * – з трансформатором струму ТТ-400. ** – при номінальній напрузі мережі живлення. |
||
