Описание
Электролаборатория CTV-32 – комплексное решение для предварительной и точной локализации повреждений в силовых кабелях, а также их последующих высоковольтных испытаний.
CTV-32 представляет собой комплексное решение, предназначенное для тестирования кабельных линий в диапазоне напряжений от 0,4 кВ до 10 кВ с точным определением мест повреждения кабеля. Конструктивно он включает в себя отсек оператора и специальный высоковольтный отсек.

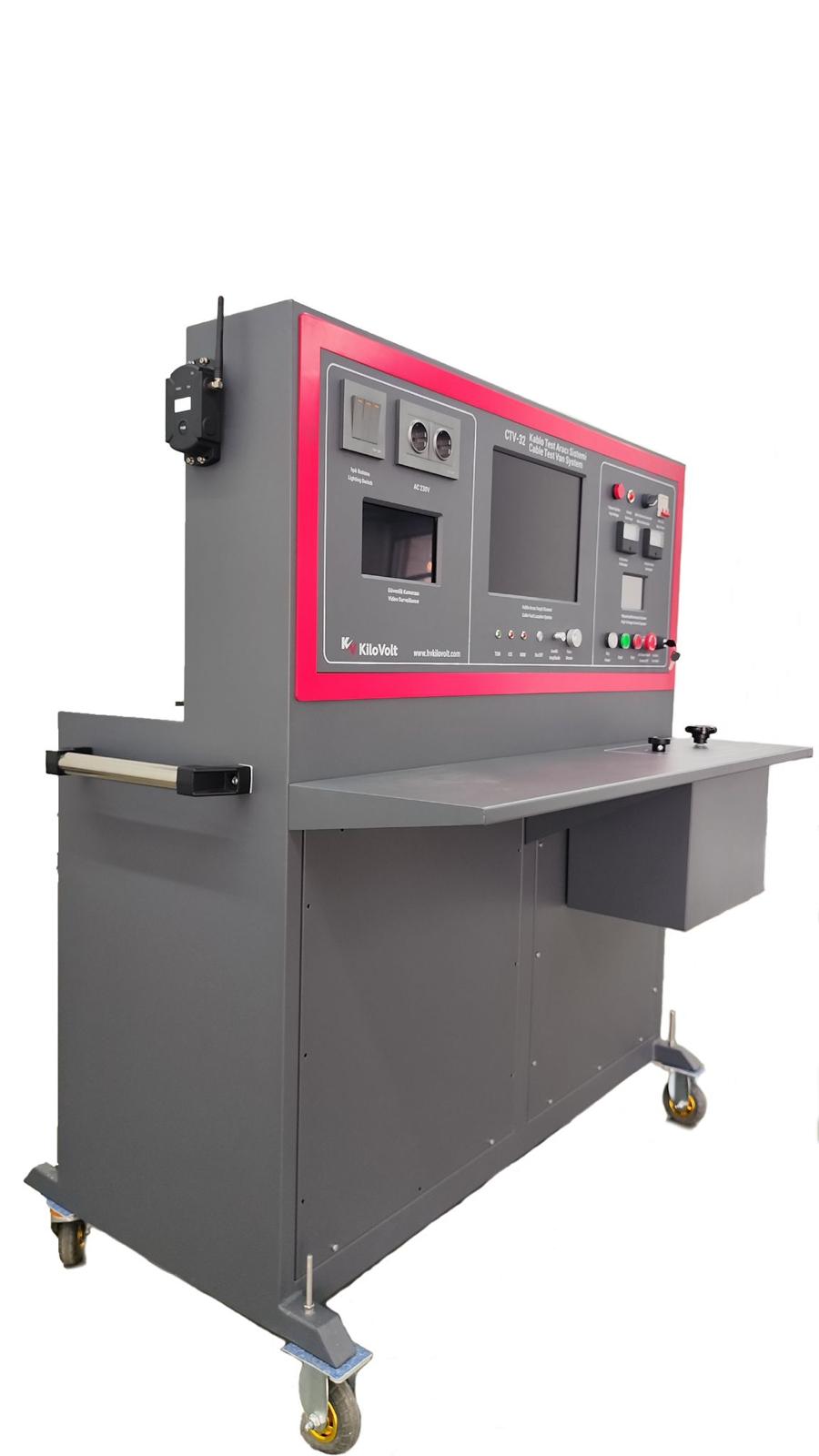

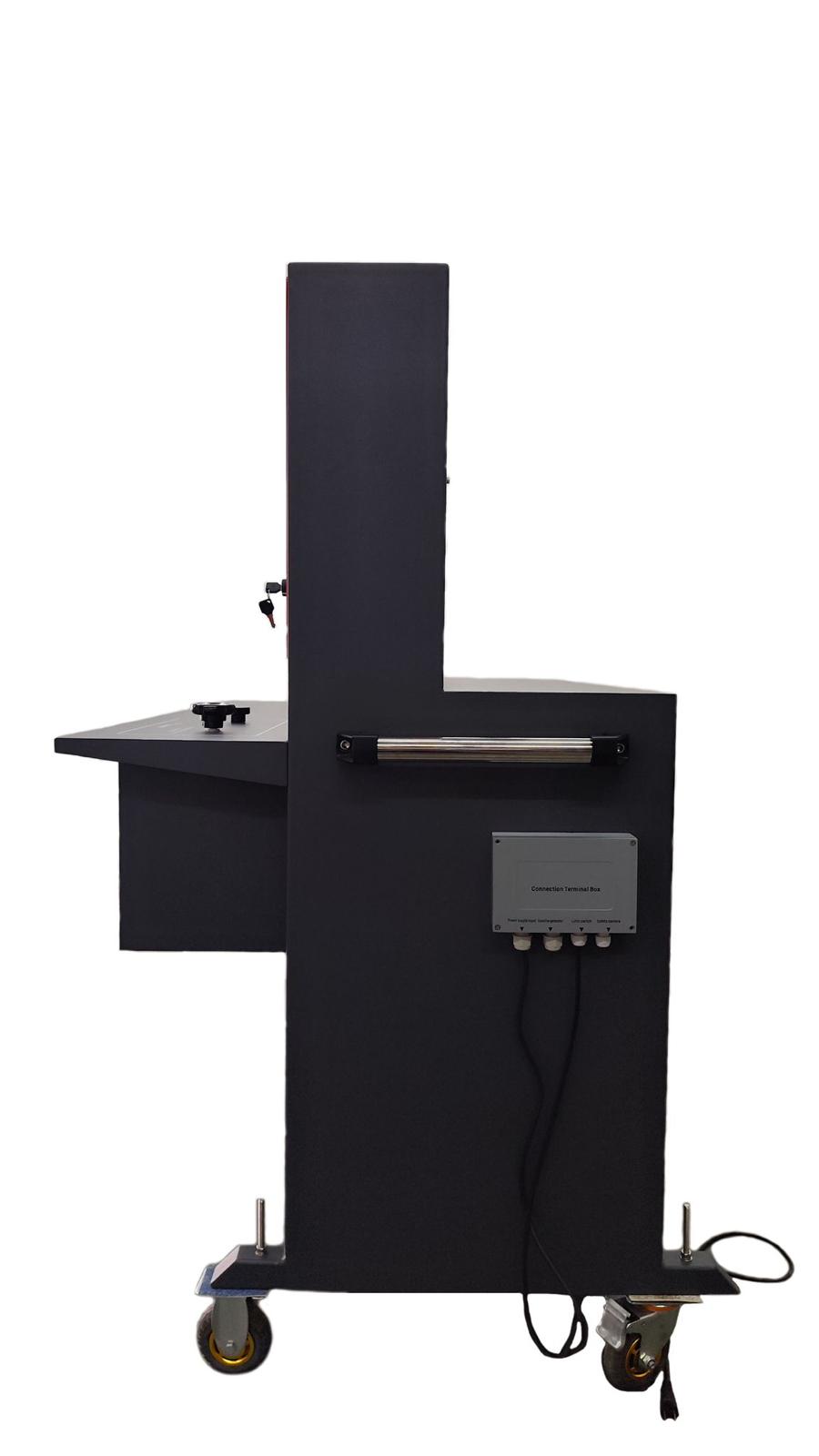

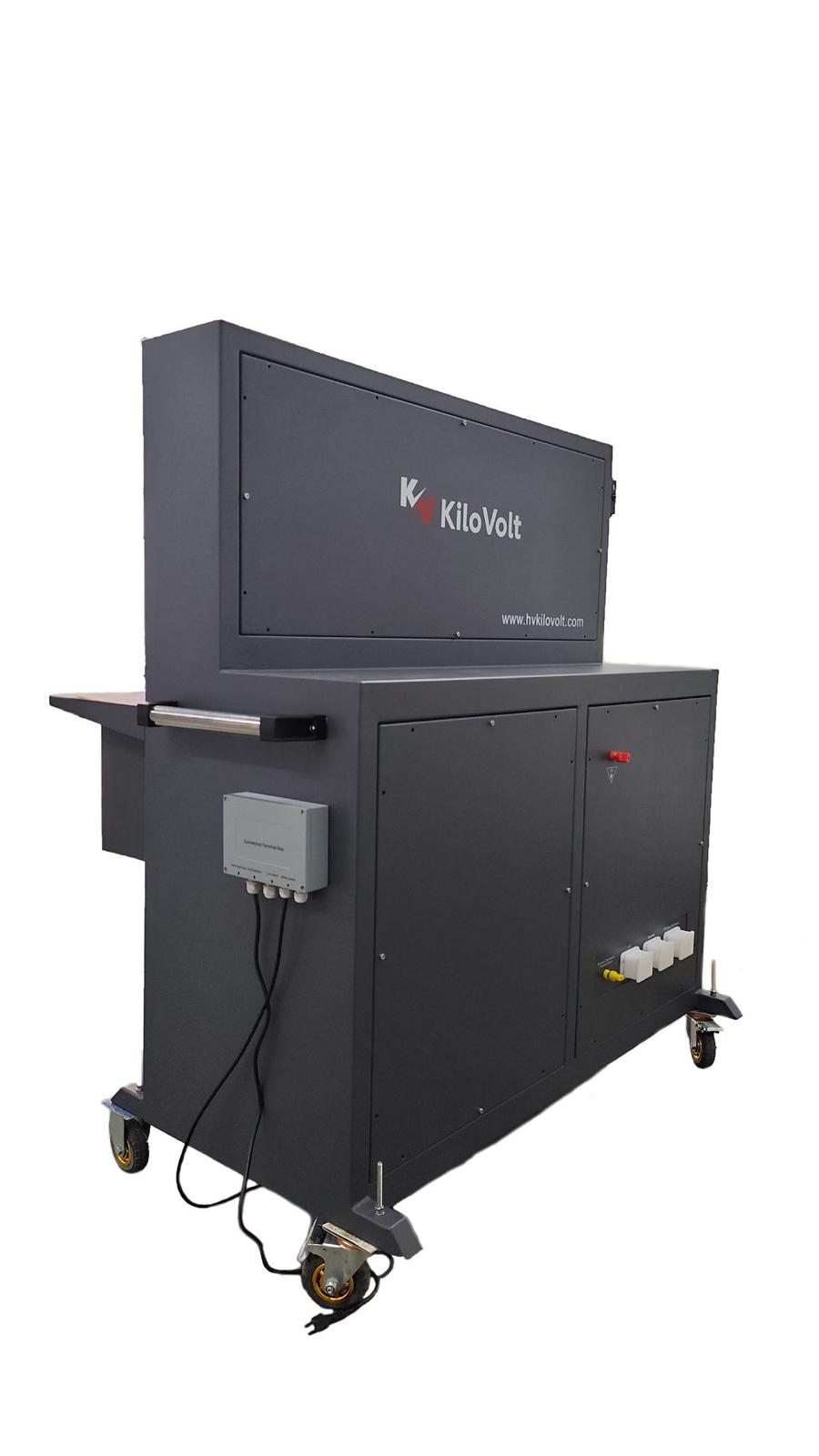

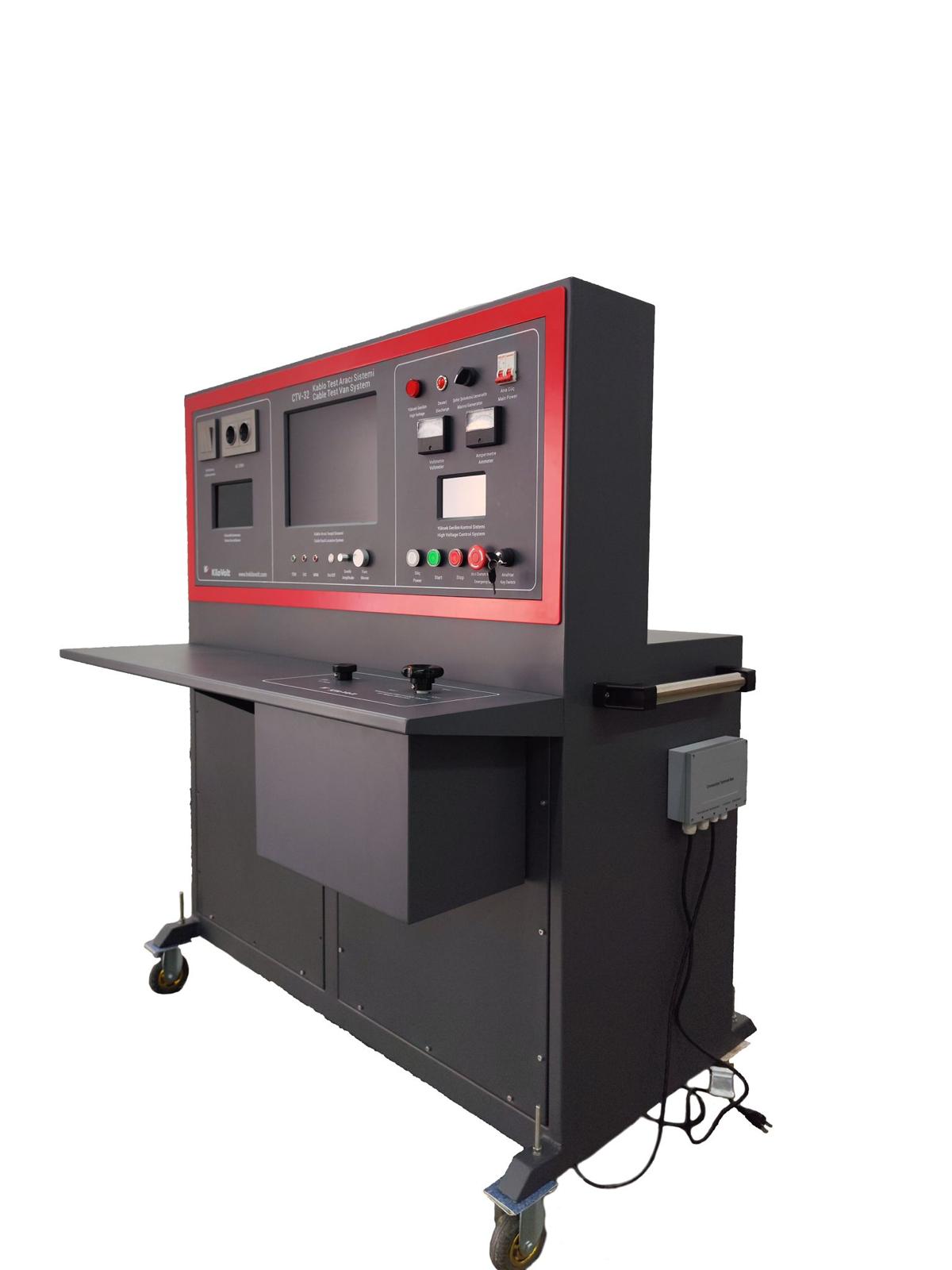

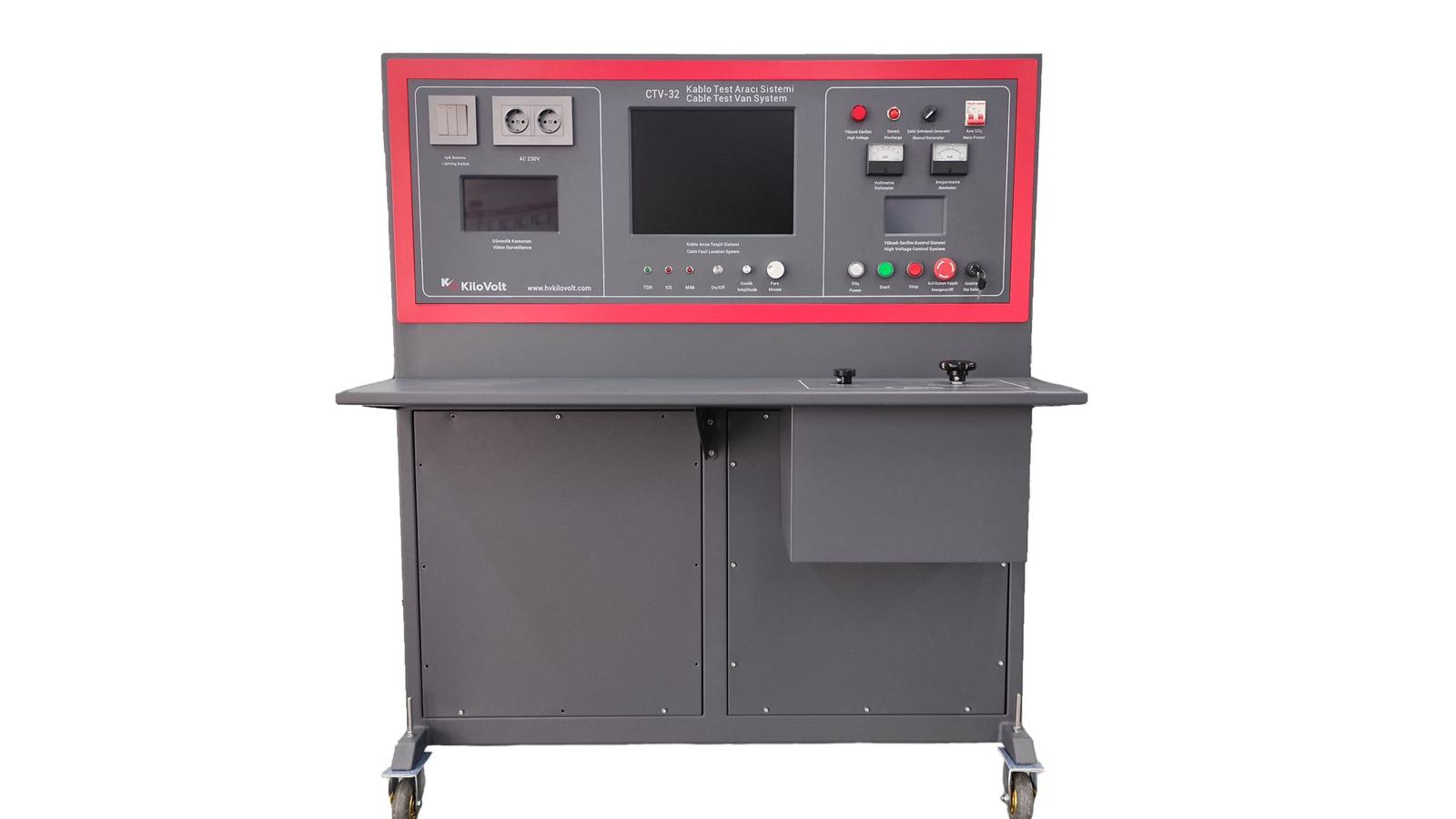

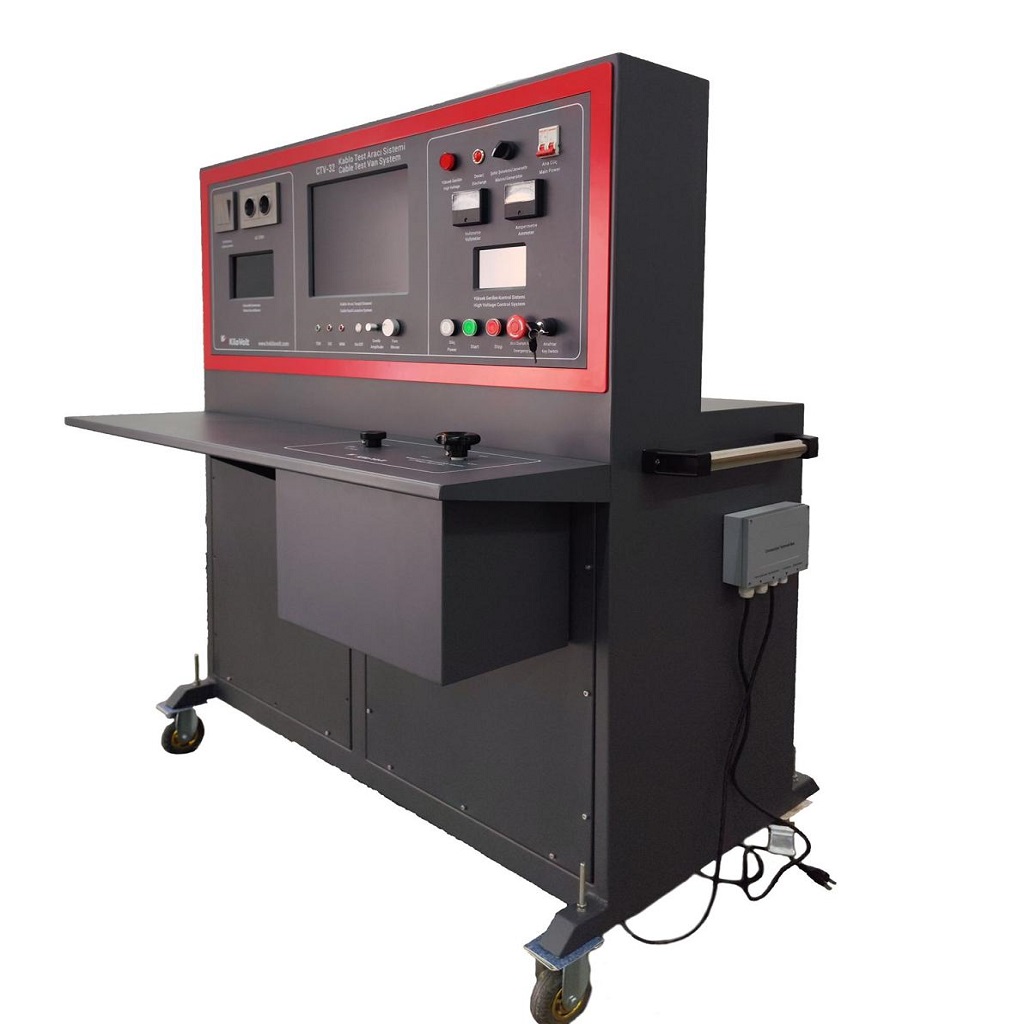

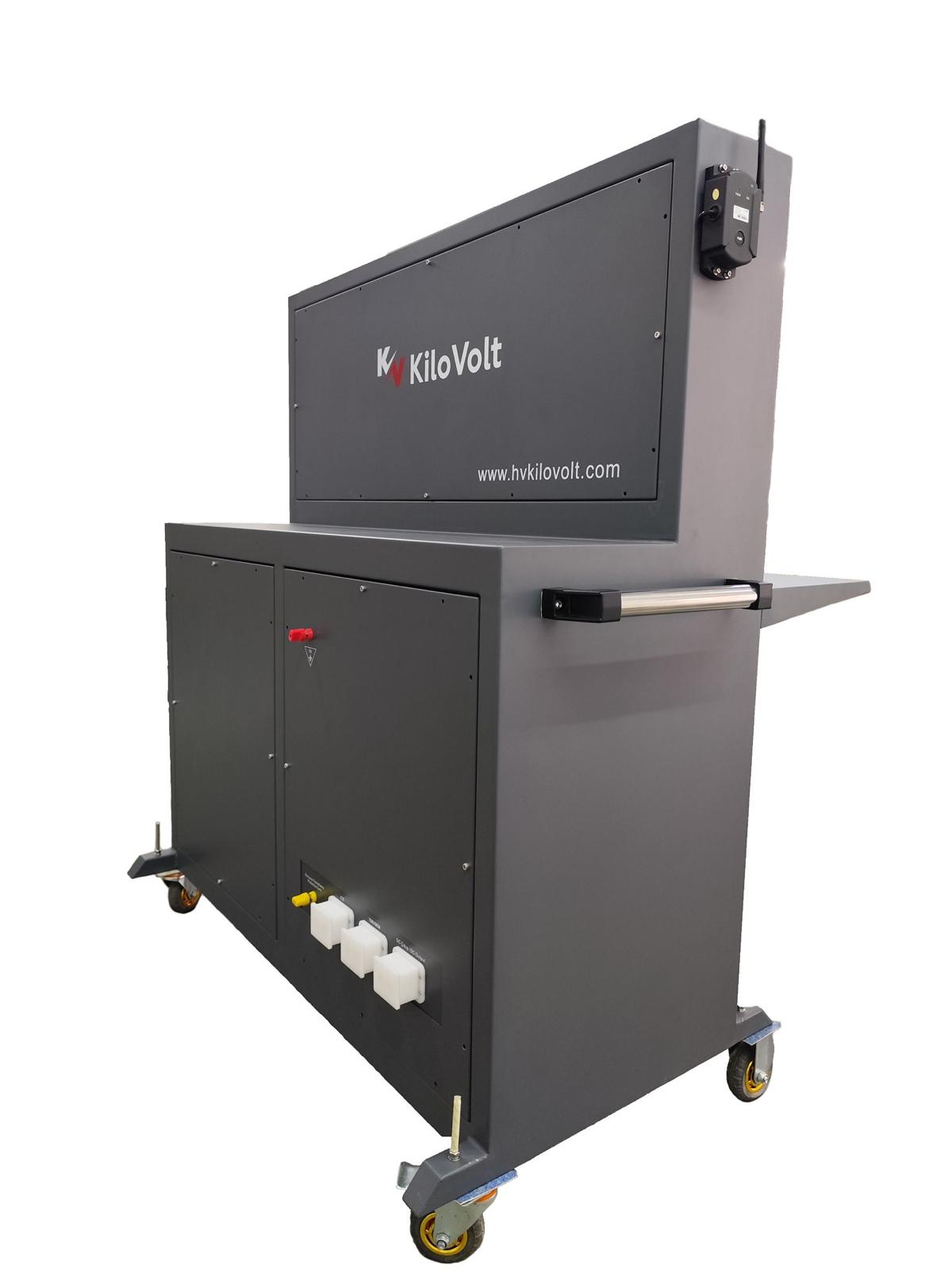

Разграничением между отсеком оператора и высоковольтной частью служит отдельная стойка управления. На этой стойке размещаются основные элементы управления испытательным фургоном, а также элементы индикации, позволяющие отслеживать значения параметров испытаний в режиме реального времени. Стойка также оснащена выдвижными ящиками для хранения дополнительного оборудования и инструментов.
По желанию Заказчика CTV-32 может быть доукомплектован дополнительным оборудованием в соответствии с предъявляемыми требованиями.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Испытание постоянным напряжением (Высоковольтный блок) |
|
| Выходное постоянное напряжение | 0…32 кВ |
| Выходное импульсное напряжение | 0…32 кВ |
| Встроенный конденсатор | 4 мкФ |
| Максимальная энергия | 2048 Дж |
| Метод предварительной локализации | ICE, MIM, Decay |
| Период импульса | 3…8 с |
| Разряд | автоматическая разрядка |

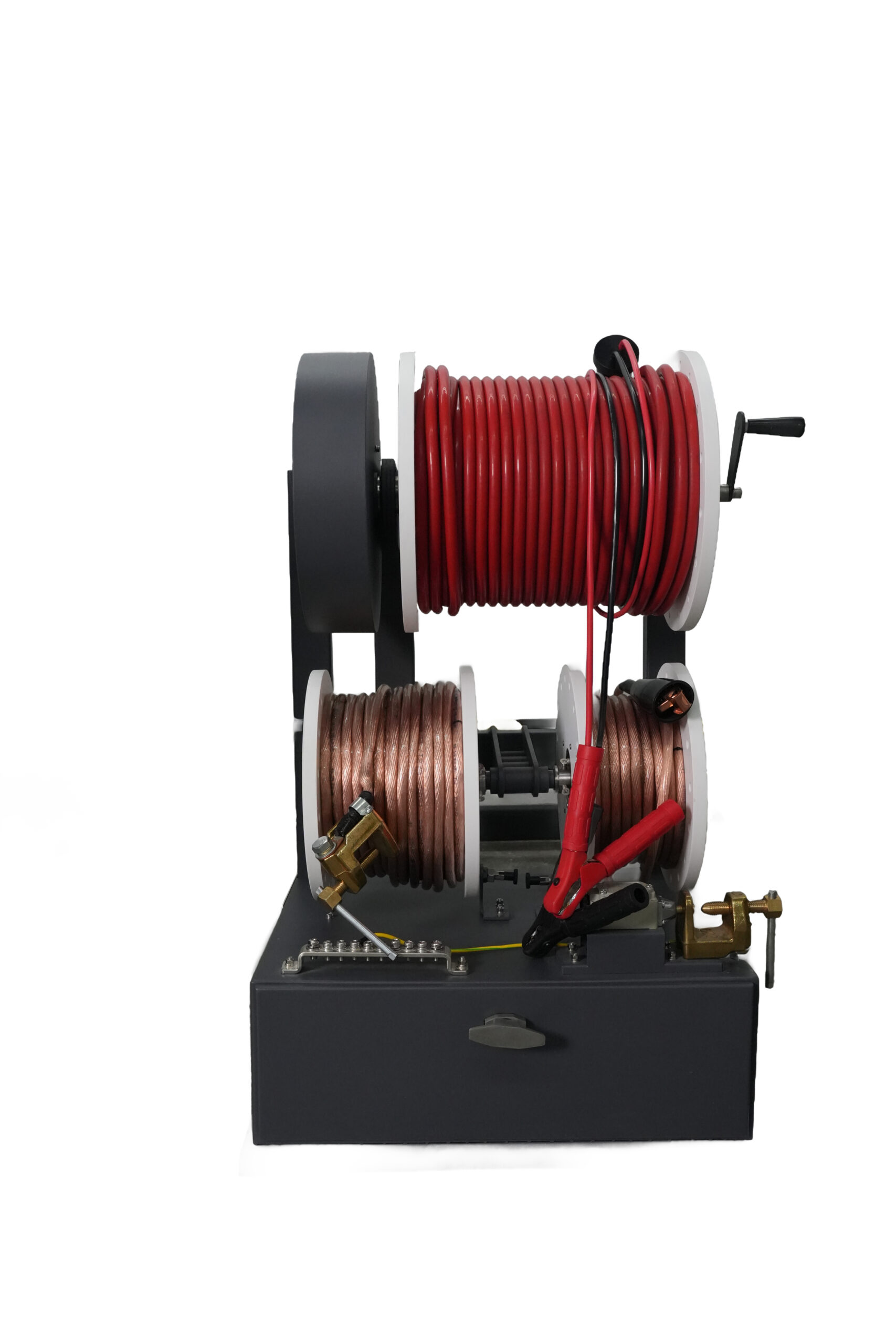

| Кабельная барабанная стойка | кабель высоковольтный 50 м, кабель заземления 50 м, кабель питания 50 м |
| Прожиг дефектной изоляции кабелей (опция) (Блок прожига BU-60/500 (или BU-60/600)) |
|
| Максимальное выходное напряжение | 60 кВ |
| Максимальный выходной ток | 500 мА (опция A) 600 мА (опция B) |
| Режим | Чистое горение (вариант А) Прожиг, интегрированный с интеллектуальным мостом с предварительной локализацией методом падения напряжения (опция B) |
| Предварительное определение расстояния до места повреждения кабеля (Встроенный рефлектометр) |
|
| Режим работы | TDR (низковольтный импульсный метод), ICE (метод импульсного тока), MIM (многоимпульсный метод) Decay |
| Диапазон измерения расстояния | 0…60 км |
| Разрешение | 0,1 м |
| Погрешность измерения | ± 0,1 % |
| Погрешность точного определения | ± 0,2 м |
| Частота дискретизации | 250 МГц |
| ЖК-дисплей | 17” TFT |
| Операционная система | Windows 10 |
| Порт подключения | USB 2.0 |
| Язык | Английский, турецкий, украинский |
| Память | 2000 измерений |
| Точное определение мест повреждений кабелей (Приемник PP-4) |
|
| Пропускная способность | полное пропускание: 80…1500 Гц низкое пропускание: 80…400 Гц высокое пропускание: 200…1500 Гц полоса пропуска: 150…600 Гц |
| Усиление сигнала | ≥ 80 дБ |
| Точность | 0,1 м |
| Режим подавления фонового шума | поддержка, отсутствие и адаптивное подавление |
| Дисплей | РК-дисплей, 800 x 470 точек |
| Параметры электропитания | 3,7 В, 6700 мАч (литий-ионный аккумулятор) |
| Время автономной работы | более 9 часов |
| Зарядное устройство | вход 220 В AC ± 10 %, 50 Гц; выход 8,4 В, 5 В/2 A |
| Габаритные размеры | 230×127×55 мм |
| Масса | 1 кг (основной блок), 1.4 кг (датчик) |
