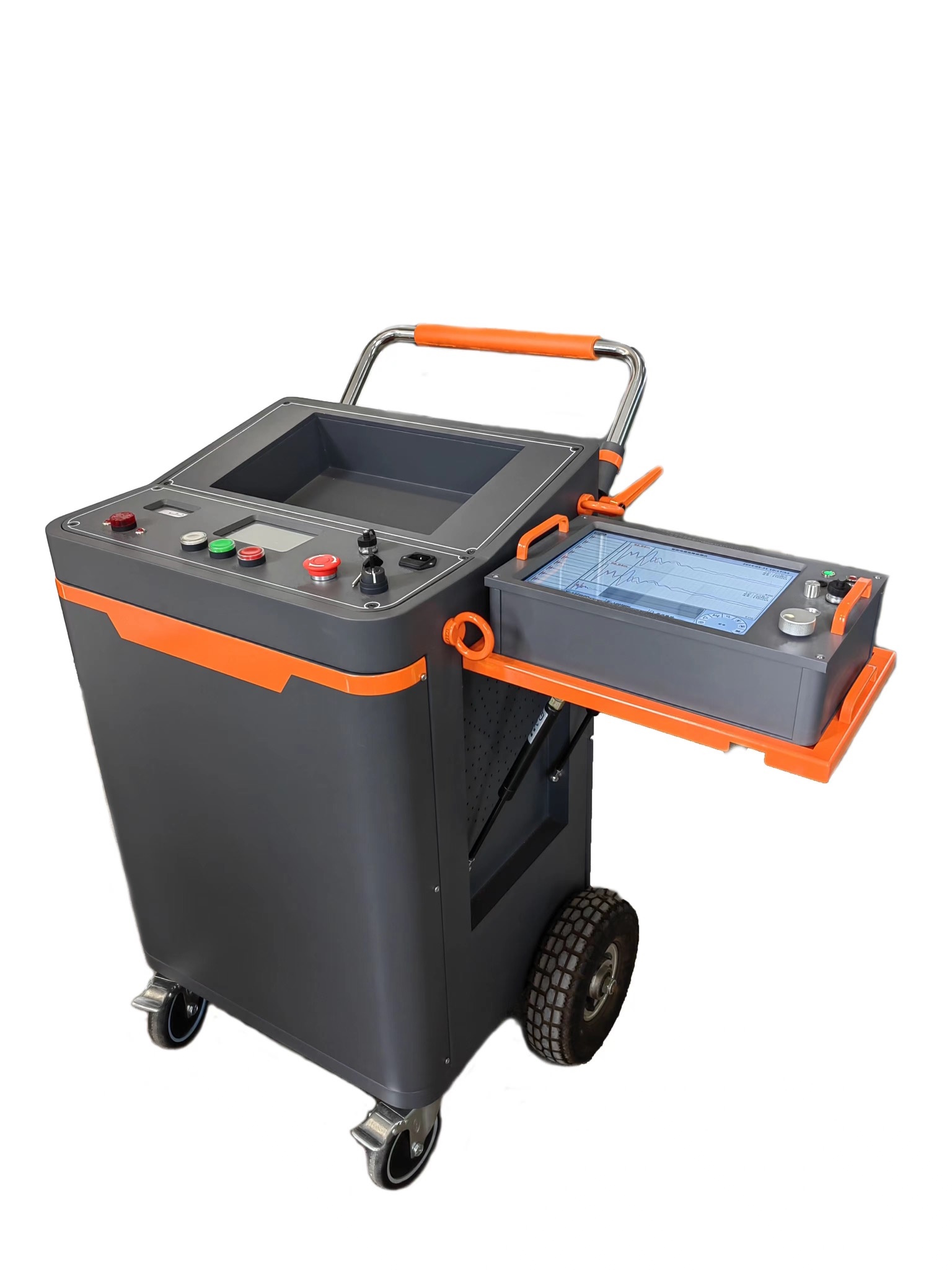

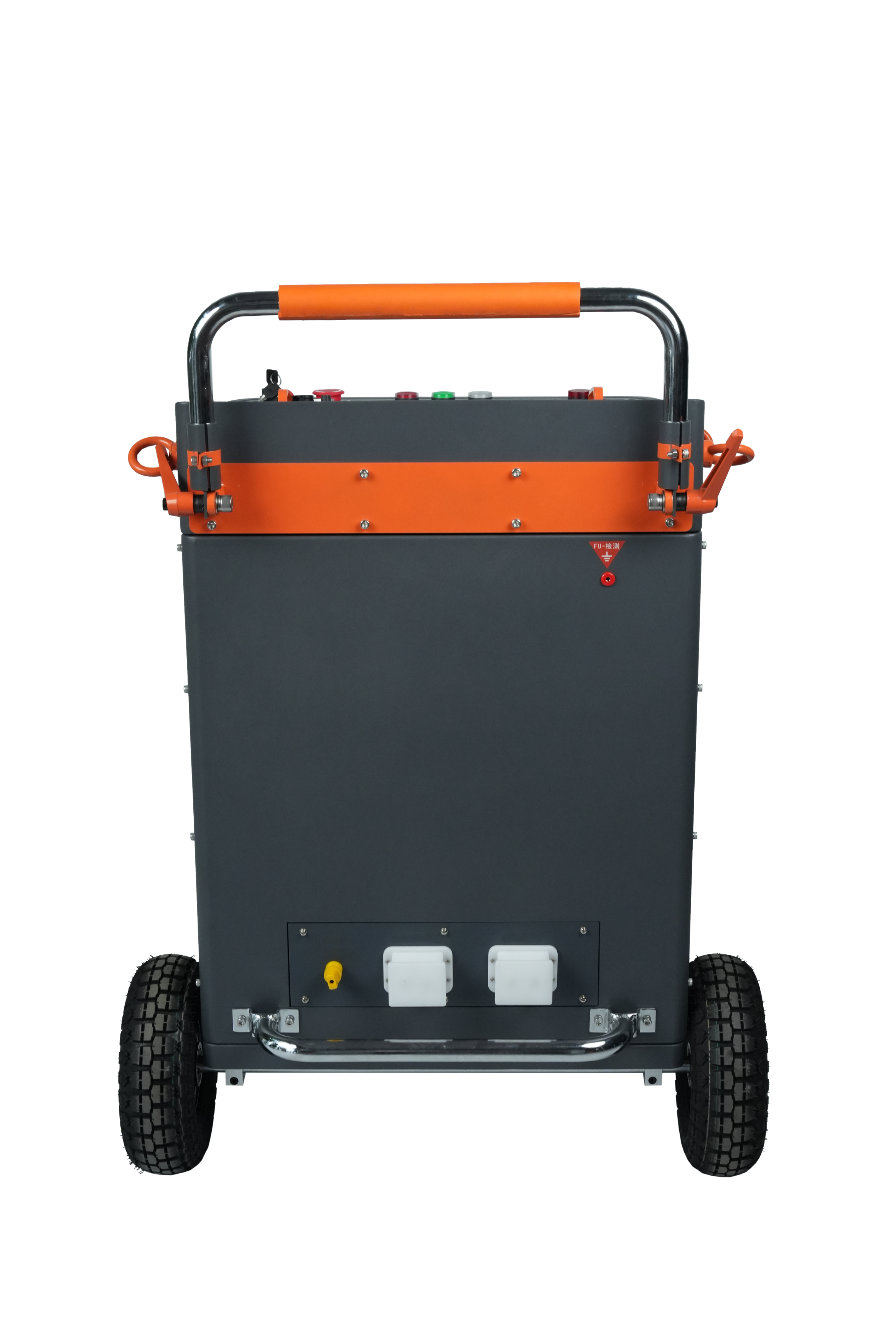

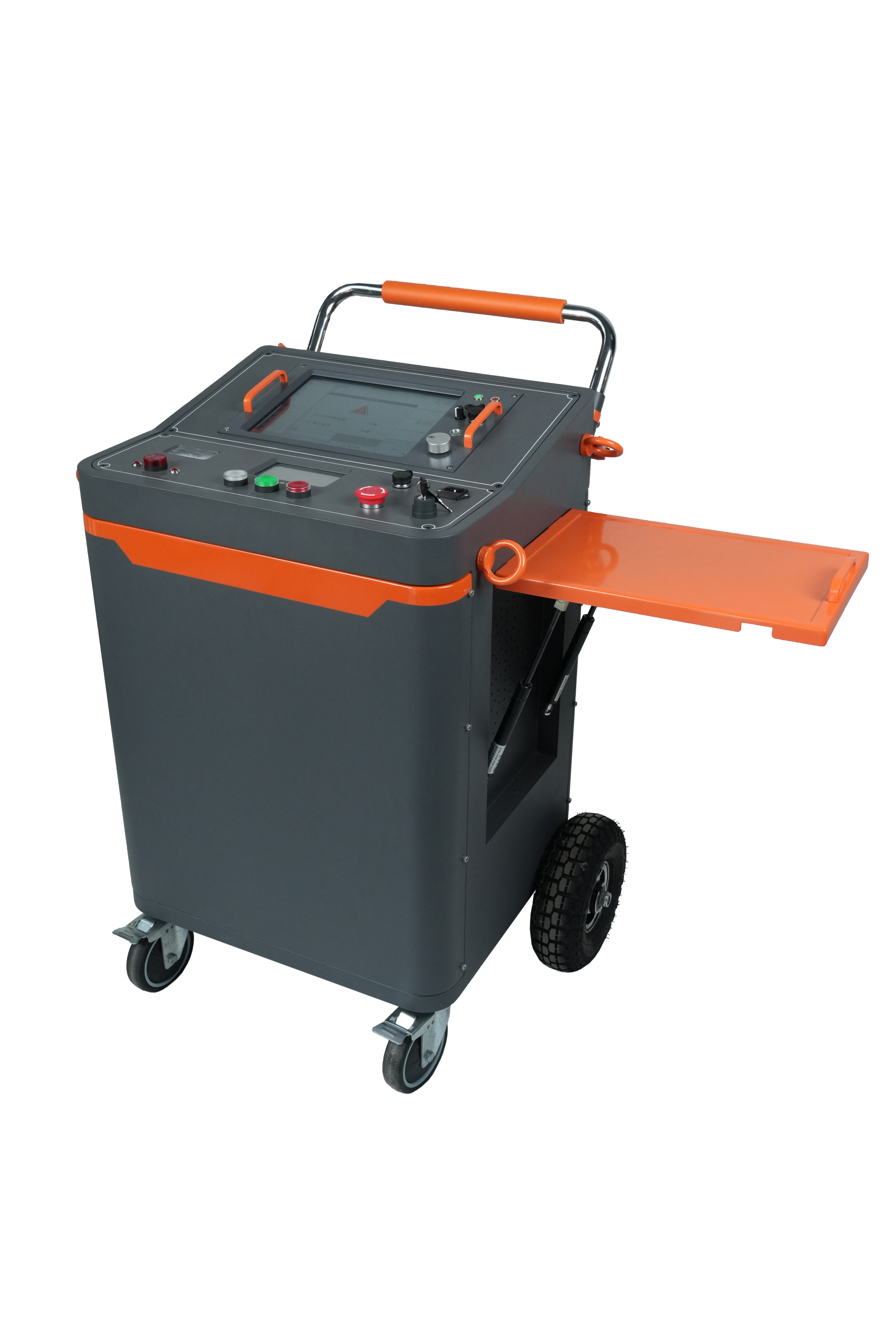

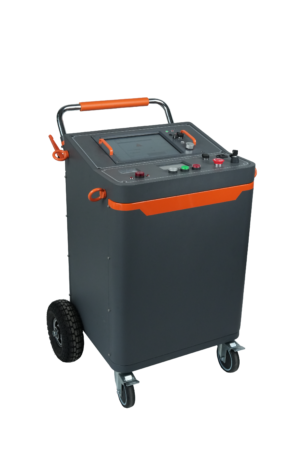

PCFL-12/600 Портативна мобільна система для пошуку пошкоджень кабелю
PCFL-12/600 призначена для випробування ізоляції силових кабелів напругою постійного струму до 12 кВ, пропалювання ізоляції на пошкоджених ділянках кабелю постійним струмом, попередньої локалізації за допомогою вбудованого рефлектометра з використанням методів TDR (метод імпульсної рефлектометрії), MIM (мультиімпульсний метод) і ICE (метод імпульсного струму), а також точного визначення місць пошкоджень кабелів акустичним методом.
Рефлектометр із частотою дискретизації 200 МГц забезпечує дальність вимірювання до 60 км, найвищу роздільну здатність і точність вимірювання. В якості дисплея використовується 17″ сонцезахисний екран. Він підтримує управління за допомогою сенсорного екрану і однієї кнопки. Управління за допомогою однієї кнопки зведено до основних і важливих кроків і виконується повністю автоматично. Триступеневий імпульсний генератор з максимальною потужністю 576 Дж забезпечує необхідну потужність для точного визначення місць пошкоджень кабелів акустичним методом.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| Рефлектометр | |
| Методи попередньої локалізації | TDR, MIM, ICE |
| Діапазон визначення відстані | 5 м…60 км, v/2 = 80 м/мкс |
| Роздільна здатність | 0,4 м при v/2 = 80 м/мкс |
| Точність | ± (0,5 % × L + 1 м) |
| Швидкість поширення (v/2) | 10…149,9 м/мкс |
| Частота дискретизації | 200 МГц |
| Посилення вхідного сигналу | -20…+40 дБ |
| Ширина імпульсу / напруга | 100 нс…10 мкс / 120 В |
| Вихідний імпеданс | 120 Ом |
| Дисплей | Сенсорний РК-дисплей, 17″ кольоровий TFT XGA, сонцезахисний екран 1024×768 |
| Операційна система | Linux |
| Вбудована пам’ять | 32 Гб |
| Інтерфейс підключення | USB, BNC |
| Управління | сенсорний екран і ручка управління |
| Акумуляторна батарея | 12 В DC |
| ВВ імпульсний генератор | |
| Вихідна постійна напруга | 0…12 кВ |
| Енергія ударного імпульсу | 576 Дж при 12 кВ |
| Періодичність імпульсів | 3..8 с, одиночний імпульс |
| Вбудований конденсатор | 8 мкФ |
| Модуль контроля безпеки GCU-3 | |
| Контроль крокової напруги | Контроль заземлення на металеве шасі |
| Контроль опору контуру заземлення | Контроль заземлення системи та додаткового заземлення на землю підстанції |
| Контроль аварійного вимкнення | Контроль стану кнопки аварійного вимкнення |
| Контроль розряду | Контрольоване примусове розряджання |
| Контроль ключа-вимикача | Контроль вимкнення системи тільки з ключем |
| Контроль температури | Вимірювання температури перегріву |
| Діагностика несправностей | Код несправності під час самодіагностики |
| Загальні параметри | |
| Параметри живлення | 230 В AC ± 15 %, 50/60 Гц, 1,2 кВА |
| Клас захисту | IP54 |
| Габаритні розміри | 700×600×1000 мм |
| Маса | 31 кг |
